移動式滾筒洗礦機

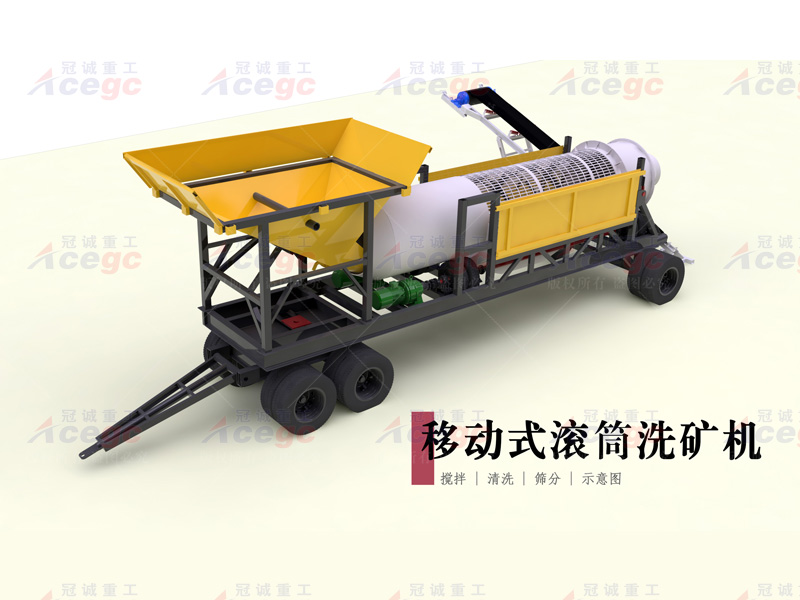

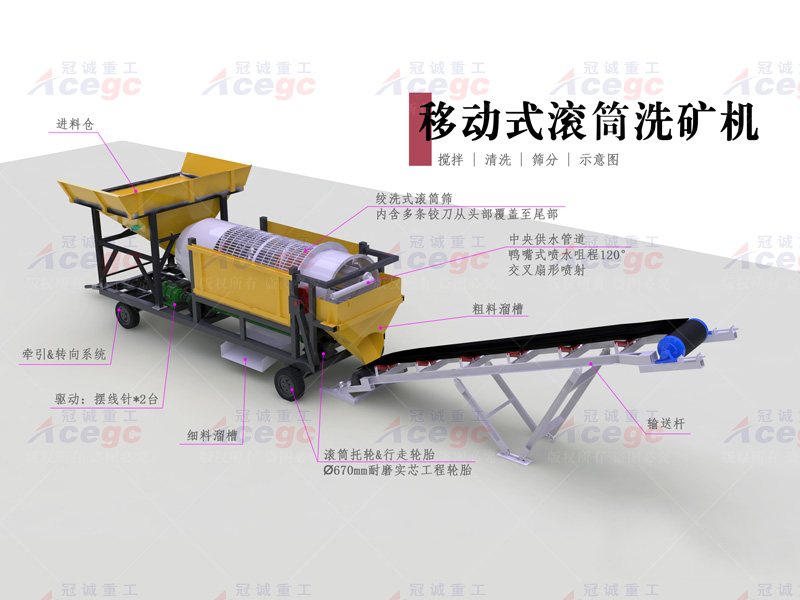

移動式滾筒洗礦機此款有三種型號，一種為?1.5-2.3，一種為?1.5-3.6，一種為?1.5-7.5，產量從80-120噸/小時，200噸/小時，300-400噸/小時不等，排料方式可選溜槽排料和攪拌機式排料，可根據用戶需求設計制作特殊機型。

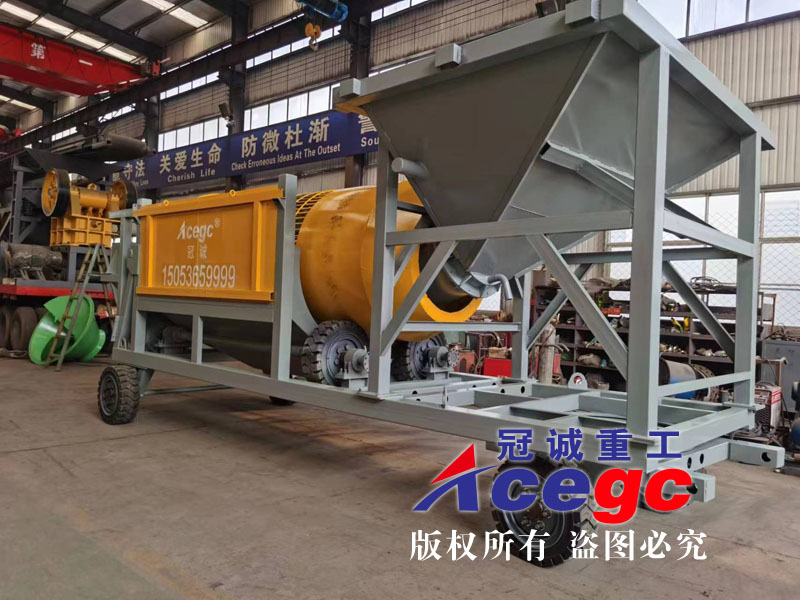

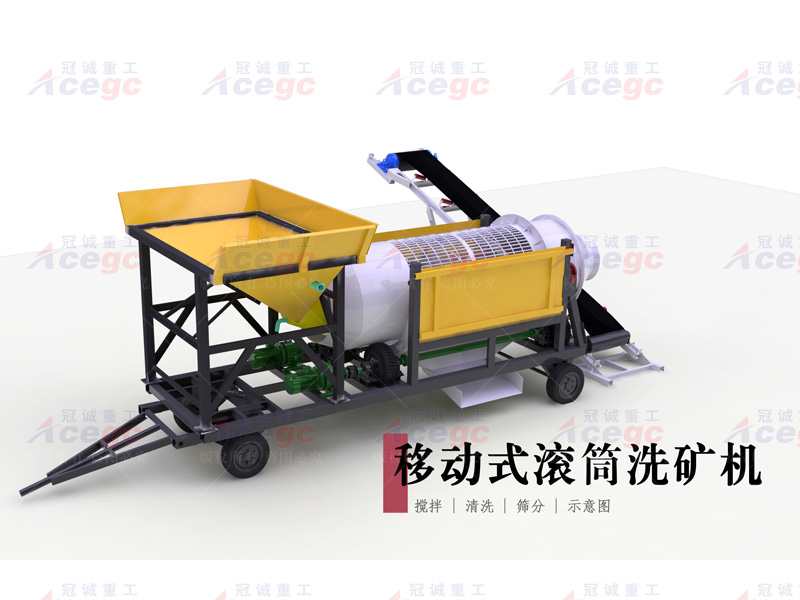

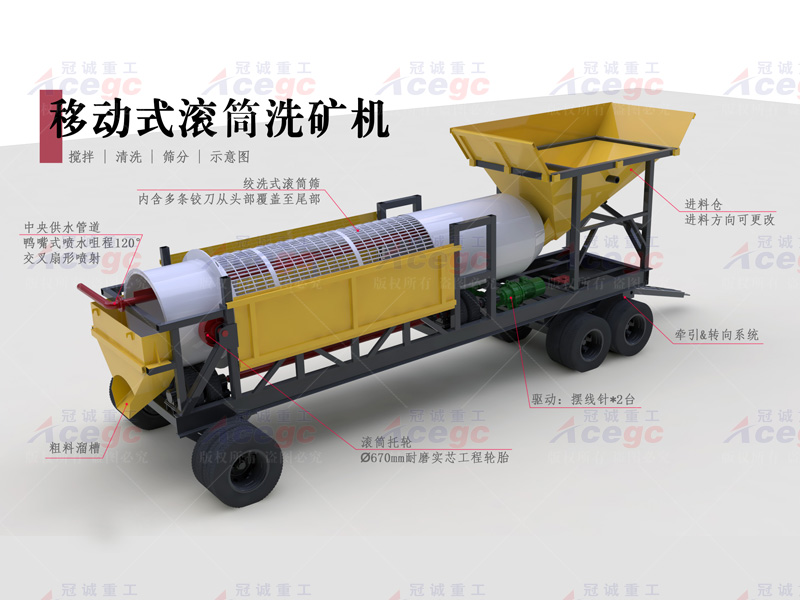

?1.5-7.5移動式滾筒洗礦機 后溜槽式排料方案一

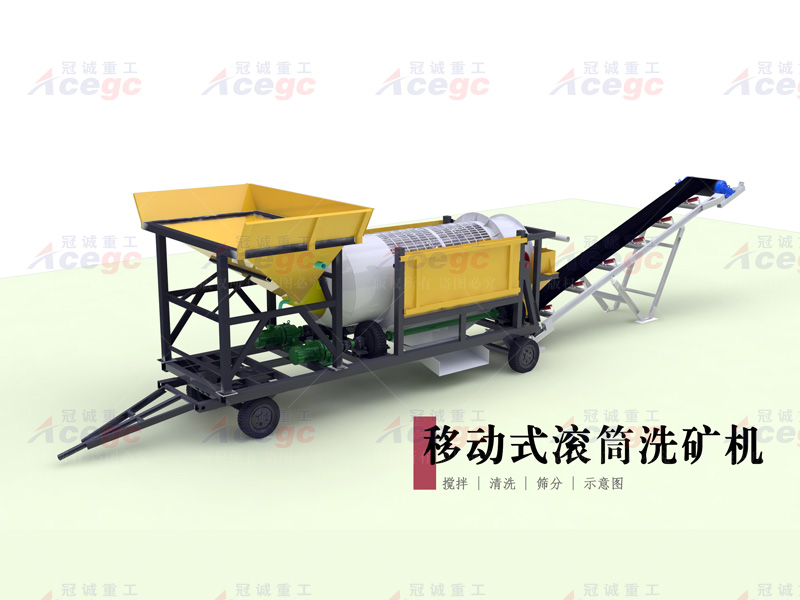

?1.5-7.5移動式滾筒洗礦機 攪拌機式排料方案二：
?1.5-7.5移動式滾筒洗礦機技術參數&報價清單
|
|
方案一 |
方案二 |
|
|
|
|
||
|
出廠價格 |
含輸送機： |
含輸送機： |
|
|
處理量（噸/小時） |
200-400訂制 |
200-400訂制 |
|
|
質保期限 |
3年 |
3年 |
|
|
總功率/Kw（不含水泵） |
27.5 |
27.5 |
|
|
底盤 |
規格/mm |
9800X2110 |
9800X2110 |
|
材質 |
30#工字鋼 |
30#工字鋼 |
|
|
牽引&轉向 |
牽引桿&重型掛車鞍座 |
牽引桿&重型掛車鞍座 |
|
|
行走輪胎 |
半掛車舊輪胎*12條 |
半掛車舊輪胎*12條 |
|
|
進料倉 |
規格/mm |
3400X2100 |
3400X2100 |
|
上料高度 |
4m |
4m |
|
|
絞洗篩 |
規格/mm |
?1500X7300（訂制） |
?1500X8000（訂制） |
|
篩網長度 |
3.6m（訂制） |
3.6m（訂制） |
|
|
篩網骨架 |
采用?22mm油田耐磨提油桿間隔4CM編網 |
||
|
鉸刀 |
多條螺旋鉸刀從頭部覆蓋至尾部 |
||
|
滾筒托輪 |
?670mm實芯耐磨工程輪胎*8條 |
||
|
動力 |
11KW擺線針*2臺（雙動力四驅，變頻調速） |
||
|
排料系統 |
細料 |
溜槽排料 |
溜槽排料 |
|
粗料 |
溜槽排料 |
攪拌機式排料 |
|
|

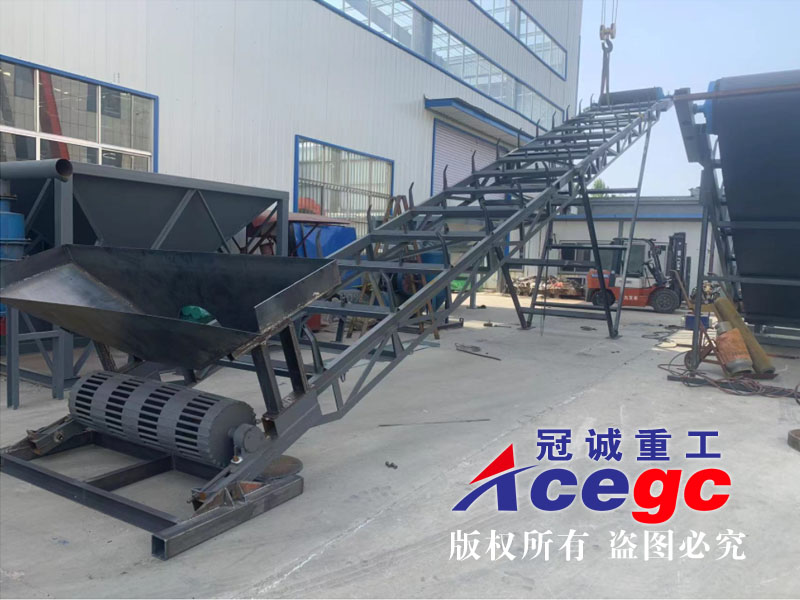

輸送機 |
B800X7m*1條 |
B800X7m*1條 |
|
|
供水系統 |
進料倉 |
2道沖水 |
2道沖水 |
|
滾筒篩 |
中央沖水 |
滾筒頭部沖水 |
|
|
水泵 |
不含 |
不含 |
|
|
供電系統 |
控制柜 |
開關品牌：德力西或正泰 |
開關品牌：德力西或正泰 |
|
線纜 |
不含 |
不含 |
|

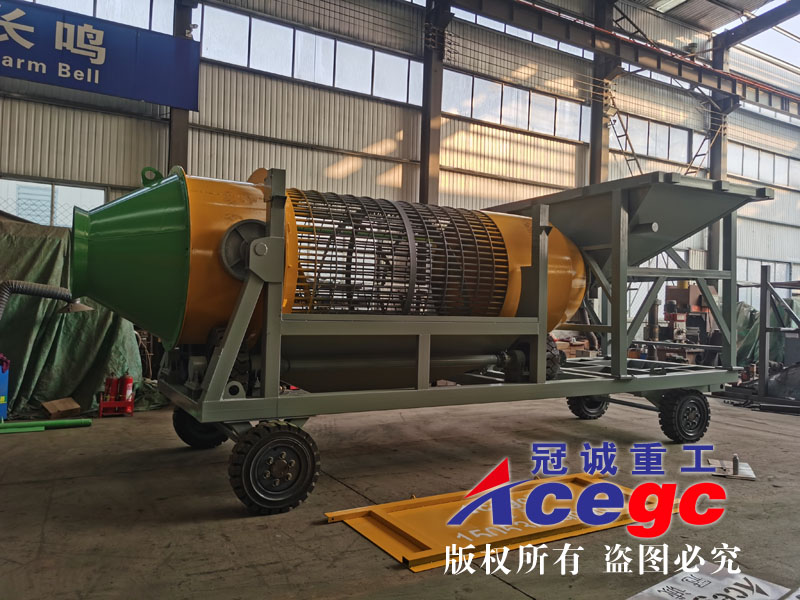

?1.5-2.3移動式滾筒洗礦機 后溜槽式排料方案一：

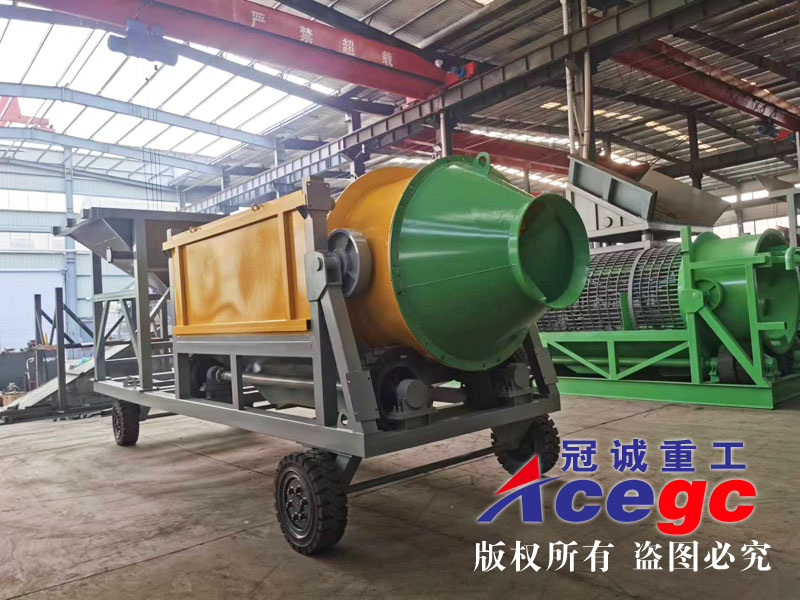

?1.5-2.3移動式滾筒洗礦機 攪拌機式排料方案二
?1.5-2.3移動式滾筒洗礦機 技術參數&報價清單
|
|
方案一
|
方案二
|
|
|
出廠價格 |
含輸送機：￥191,000.00 |
含輸送機：￥191,000.00 |
|
|
處理量（噸/小時） |
200 |
200 |
|
|
質保期限 |
2年 |
2年 篩網等易損、消耗件除外 |
|
|
總功率/Kw（不含水泵） |
16.5 |
16.5 |
|
|
底盤 |
規格/mm |
6600X2110 |
6600X2110 |
|
材質 |
160X160方管 |
160X160方管 |
|
|
牽引&轉向 |
牽引桿&1100轉盤 |
牽引桿&1100轉盤 |
|
|
行走輪胎 |
?670mm實芯耐磨工程輪胎*4條 |
?670mm實芯耐磨工程輪胎*4條 |
|
|
進料倉 |
規格/mm |
3000X2100 |
3000X2100 |
|
上料高度 |
3.1m |
3.1m |
|
|
絞洗篩 |
規格/mm |
?1500X4500 |
?1500X5300 |
|
篩網長度 |
2.4m |
2.4m |
|
|
篩網骨架 |
采用?22mm油田耐磨提油桿間隔4CM編網 |
||
|
鉸刀 |
多條螺旋鉸刀從頭部覆蓋至尾部 |
||
|
滾筒托輪 |
?670mm實芯耐磨工程輪胎*4條 |
||
|
動力 |
5.5KW擺線針*2臺（雙動力四驅，變頻調速） |
||
|
排料系統 |
細料 |
溜槽排料 |
溜槽排料 |
|
粗料 |
溜槽排料 |
攪拌機式排料 |
|
|
輸送機 |
B800X7m*1條 |
B800X7m*1條 |
|
|
供水系統 |
進料倉 |
2道沖水 |
2道沖水 |
|
滾筒篩 |
中央沖水 |
滾筒頭部沖水 |
|
|
水泵 |
不含 |
不含 |
|
|
供電系統 |
控制柜 |
開關品牌：德力西或正泰 |
開關品牌：德力西或正泰 |
|
線纜 |
不含 |
不含 |
|
